Sabtu, 25 Februari 2017

PALOPO WALKING ARDF & ANTENNA CONTEST 2017 SE SULAWESI

Palopo Walking ARDF & Antenna Contest Se Sulawesi, pada tanggal 17,18,dan 19 Pebruari 2017 dilaksanakan rekan-rekan Pengurus Orari Lokal Palopo, tempat kegiatan di Stadion Lagaligo Palopo, Kami dari YELLOW COMMUNITY ikut berpartisipasi, Eyeball Qso dan Antenna Contest di kelas 3x5/8 lamda,

Alhamdulillah, dan kami bersyukur, mendapat hadiah untuk kami bawa pulang, di Kelas 3x5/8 Lamda, berikut dokumentasinya,...

Juara 1 : YC8CBM Suhardin Amor (Tumbu-Tumbu) YELLOW COMMUNITY Soppeng
               Type Antena G7 Lokal
Juara 2 : YC8CIK M. Arsyad (Ciko-Ciko) Lokal Maros, Type Antena G7 Lokal
Juara 3 : YD8DTX Muslimin (Honda-Honda) YELLOW COMMUNITY Soppeng, Type Antena V2R
               Modifikasi 3 x5/8 Lamda
Juara 4 : YD8     FRANS (Macow-Macow) Orari Lokal Tator, Type Antena V2R Modifikasi 3x5/8 Lamda





Foto Bareng dengan Ketua ORLOK Palopo Sekaligus Penyerahan Hadiah
Foto Bareng dengan Sang Juara


Saya kira cukup sekian rekan-rekan, ini adalah sebagian bukti,apa yang saya sampaikan ke rekan-rekan tentang modifikasi antena,..terima kasih atas kunjungannya,..maaf kalau kata-katanya tidak teratur,.. hehehehe,......

Kamis, 01 September 2016

POLMAN ANTENNA CONTEST 2016

POLMAN ANTENNA CONTEST 2016, dilaksanakan pada tanggal 26-28 Agustus 2016, yang dihadiri beberapa Daerah, dan kami dari Yellow Community, Orari Lokal Soppeng ikut partisipasi, dalam Lomba di Kelas Vertikal 3x5/8 Lamda, Berikut dokumentasinya :

Juara : 1 Majene Type Antena V2R Modifikasi 3x5/8 Lamda, Radial 8/90 Derajat
Juara : 2 Soppeng (Rani2) Yellow Community, Type Antena Ring-O, 3x5/8 Lamda radial 4/90 Derajat
Juara : 3 Soppeng (Bujang2) Yellow Community, type Antena F23H(Modif) Radial 3/45 Derajat
Juara : 4 Makassar Selatan (Timkoko2) type Antena V2R, Radial 8/90-45 Derajat

Foto Bersama Antena Juara1 dan Juara 2

Foto bersama Anteana Juara 1 dan juara 2 (Yellow Community) Production

Rabu, 24 Agustus 2016

LASINRANG EYE BALLL QSO 2016 ORARI LOKAL PINRANG

Alhamdulillah berkat kerja keras, dan kerja sama se Team YELLOW Community, Orari Lokal Soppeng kami dapat meraih juara 1, 2, 3, dan 4.Kelas Vertikal 3x5/8 Lamda di Lasinrang EYE BALL QSO 2016,


Dari kanan, Kebo2 (YD8HLJ) Juara 1, Santang2 (YC8CNF) Juara 2, Batu2 (YD8BDW) Juara 3, dan Tani2 Juara 4,( 1 Team YELLOW Community) dan 1 ORARI LOKAL SOPPENG,




Foto Bareng Dengan  Panitia Lomba


 Saat Penerimaan Hadiah


Okey cukup sekian dulu teman, semua rumus, yang aku tulis di Blog sama, sama yang aku terapkan di Even, yang pada prinsipnya Berbagi itu Indah,.......



Selasa, 23 Februari 2016

Merakit antena 3 x 3/4 Lamda non Radial 2 Meter Band

Yang umum di kenal, dan beberapa lomba eksprimen antena hanya yang dikenal 5/8 Lamda, kali ini saya akan publikasikan,antena lain dari yang lain, dari perpaduan beberapa antena menjadi satu, dan tak kalah dengan antena built up sering kita kenal di dunia 2 meter band,
Antena ini lahir dari perpaduan J-Poel dan Larsen, saya bilang demikian karena antena ini, tidak butuh radial, atau dengan kata lain kumis antena berikut penampakannya



beberapa penjelasan sebelumnya rumus mencari panjang material
jadi saya kira tidak perlu saya jelaskan lagi, hanya sedikit saya jelaskan yang mungkin, belum jelas
untuk Loading Coil 10 Lilit, besar kawat 1,5mm s/d 2.0 mm, diameter 20mm, panjang lilitan 7cm. arah lilitan berlawanan dengan arah jarum jam., tab antara 6-4,..Ujung lilitan bawah tetap konek dengan ground (stand Conector) dan ujung atas konek dengan elemen,
saya kira cukup,.. jika masih ada yang belum dimengerti silahkan komentar,..
semoga bermanfaat,..


Minggu, 21 Februari 2016

Modifikasi antena V2R/Hygain Telex, 3 x 5/8 Lamda

Selamat datang dan terima kasih atas kunjungan anda di blog saya, sesuai yang pernah saya janjikan sebelumnya, akan saya kupas tuntas modifikasi antena v2r, atau bahasa kerennya hygain telex,
ada beberapa blog tetangga yang publikasikan di blog, tapi bagi teman teman newby seperti saya kadang tidak mengerti, nah dari hasil percobaan, dan hasil di lapangan berikut saya kupas habis,
berikut penampakannya,..

Keterangan gambar :

Panjang Pembalik Fase : 50 cm
Besar Kawat                 : 1,5 mm
Diameter Coil (Pembalik fase ) : 10 mm.
Lilit berlawanan dengan Arah jarum Jam ( searah dengan Loading coil bonggol)
Setelah dililit, tarik sampai mencapai ukuran 50cm, (menyerupai Per)
hubungkan Elemen ujung Antena dengan elemen yang sudah disiapkan
Tutup dengan Pipa PVC, agar tidak kemasukan air,..


Rumus :
3000 : freq x 5/8 x 0,95 (velocity material) = Panjang Material yg dibutuhkan
3000 ; Freq x 0,95 (Velocity material) = 1 Lamda (ukuran Panjang Pembalik Fase)

ok saya rasa cukup penjelasan saya, kalau belum mengerti silahkan masukkan komentar,
Insya Allah akan saya balas,


Jumat, 19 Februari 2016

Modifikasi Antena Gazden 3x5/8 Lamda

Dalam beberapa perbandingan dan pengertian Trap, banyak yang menyalah  artikan TRAP kalau di Indonesiakan, artinya Merangkap, nah kalau di asumsikan ke Antena, maka menambah trap pada antena adalah menjadikan antena bekerja lebih dari 1 (satu band)
Kembali kata Pembalik Fase, arti FASE (Bahasa Italia) artinya Tahap, nah kalau diaplikasikan  ke antena maka artinya secara umum menyesuaikan Tahap 1, Tahap 2, dan seterusnya, sesuai band Freqwensi yang kita inginkan,..
berikut hasil modifikasi antena Gazden (8 kumis), antena sejuta umat, hehehehe,.berdasarkan hasil analisa dan percobaan walau beberapa kali gagal,.. tapi hasilnya maknyuuus,,,,,




Keterangan Pembalik Fase :
Panjang Kawat       : 3/4 Lamda (hanya panjang kawat yg dihitung bukan banyaknya lilitan)
Diameter Kawat     : 1,5mm
Panjang Coil/Lilitan : 50 cm (tanpa penampang)
Diameter Lilitan       : 10mm (1cm)
Cara melilit              : berlawanan dengan arah jarum jam (mengikuti arah lilitan bonggol)
Setelah dililit tarik sampai panjangnya mencapai 50cm

Untuk bonggol tidak usah di utak atik, tinggal menambah, pembalik fase, diujung antena



Rumus :

3.000 : Freq x 5/8 x 0,95 (velocity material) = Panjang material (dibulatkan)
3.000 : Freq x 3/4 x 0,95 (Velocity material) = Panjang material (dibulatkan)

Uji Coba





Finishing


Artikel diatas, hanya untuk antena Gazden atau 8 kumis biasa, bukan untuk V2R
Untuk Modifikasi antena V2R,, nanti di edisi berikutnya.... ya...

Maaf bahasanya berantakan, Semoga bermanfaat,..

Sabtu, 06 Februari 2016

Merakit Sendiri Antena F23 (2x3/4 Lamda+ 5/8 Lamda)

Selama ini rekan - rekan dan saya sendiri menganggap bahwa F23 adalah 3x5/8 Lamda, ternyata salah, menurut seorang amatir dari Negara Polandia. F23 adalah antena 2x3/4 lamda+5/8 Lamda, berikut skema yang sempat saya dapat, dengan bantuan google translate

Ukuran F23

Keterangan gambar :
  • P1 : 1205 mm
  • P2 : 1417 mm
  • P3 : 1305 mm
Coil/Trap 1




Keterangan gambar

  • 13 Lilit
  • Diameter 18 mm
  • Panjang Lilitan 114mm,
  • Besar kawat 1mm
  • Jarak lilitan disesuaikan

Coil/Trap 2




Keterangan gambar

  • 12 Lilit
  • Diameter 18 mm
  • Panjang Lilitan 116mm
  • Jarak Lilitan disesuaikan

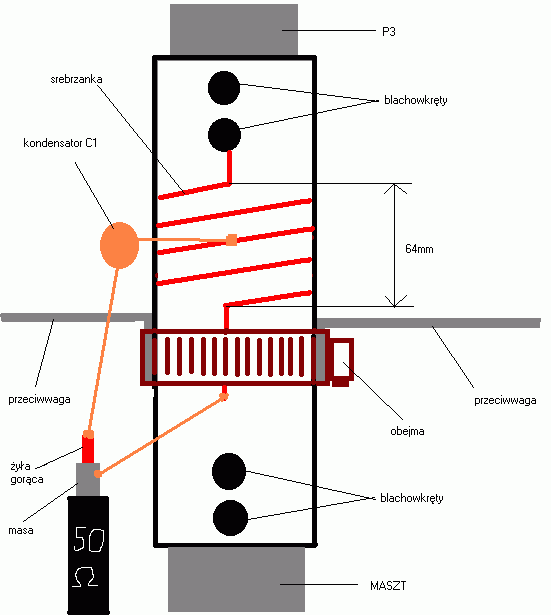

Keterangan gambar
  • 4 Lilit
  • Diameter 18 mm
  • Besar kawat, 1,5 mm
  • Panjang Lilitan 64mm
  • C1 : kapasitor/kondensator 5,6 pf
Semoga bermanfaat,.
